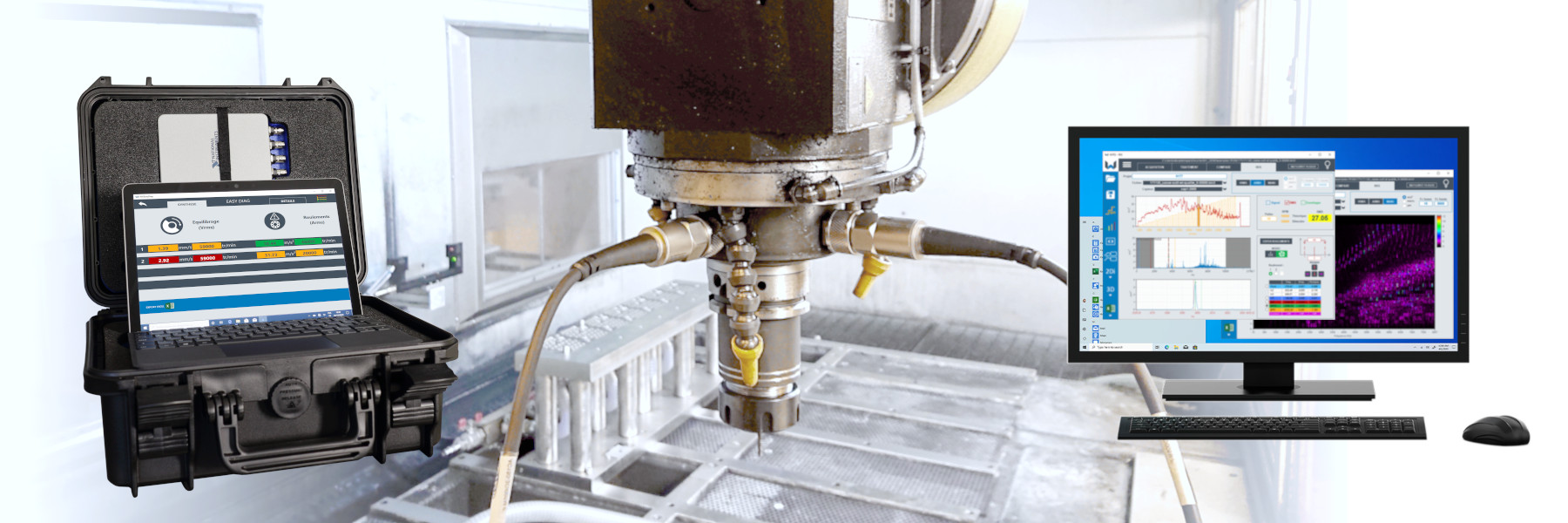

spindle monitoring with IRIS vibration diagnosis system

IRIS : diagnostic vibratoire de broches d'usinage

La broche (ou électrobroche) est l’un des éléments les plus critiques du système usinant pour assurer la précision de rotation de l’outil coupant quels que soient les paramètres de coupe et transmettre efficacement les efforts de coupe sur toute la gamme de vitesses.

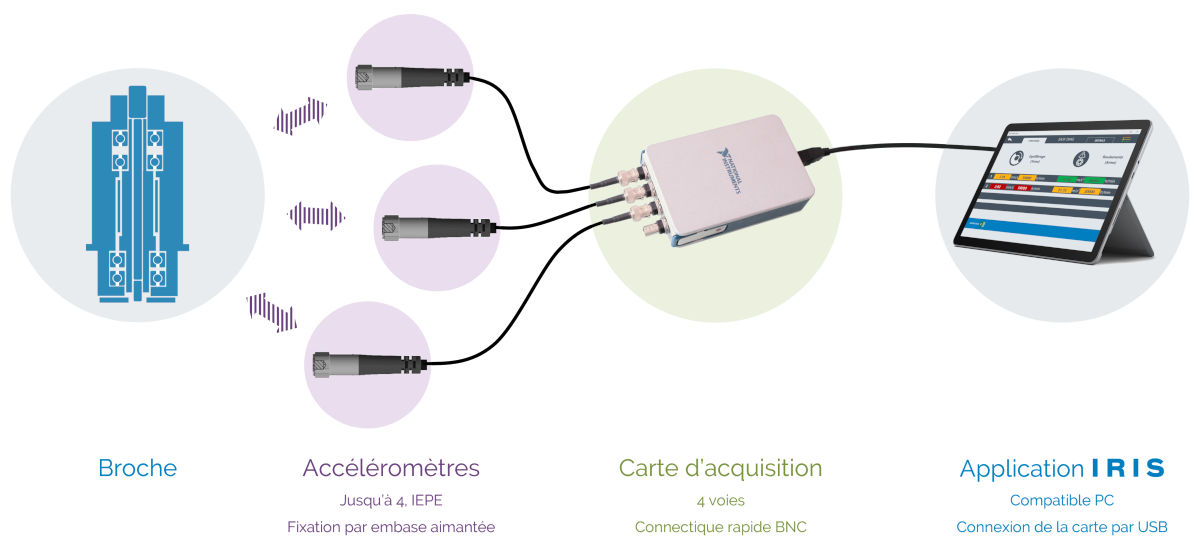

IRIS est un système nomade de surveillance pour un diagnostic précis et complet des broches :

  • anomalies de rotation du rotor (niveau d’équilibrage, désalignement, …)
  • état d’usure des roulements
  • perturbations mécaniques ou électriques

Simple

Interface et prise en main intuitives

Efficace

Mesure et diagnostic rapide

Expert

Assistance à l’analyse, hotline Mitis

3 niveaux d'expertises

… regroupées dans une même application pour couvrir tous les besoins.

Easy Diag

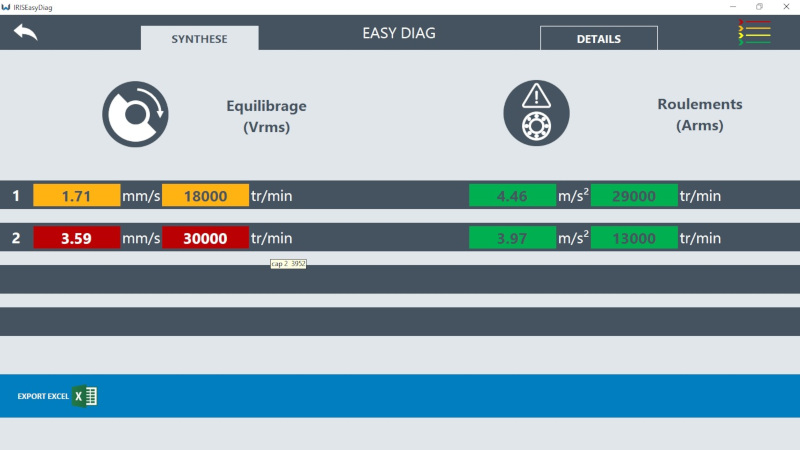

Accès rapide à un diagnostic synthétique de l’équilibrage de la broche et de l’état d’usure des paliers (critères basés sur la norme ISO 17243).

Analyse Avancée

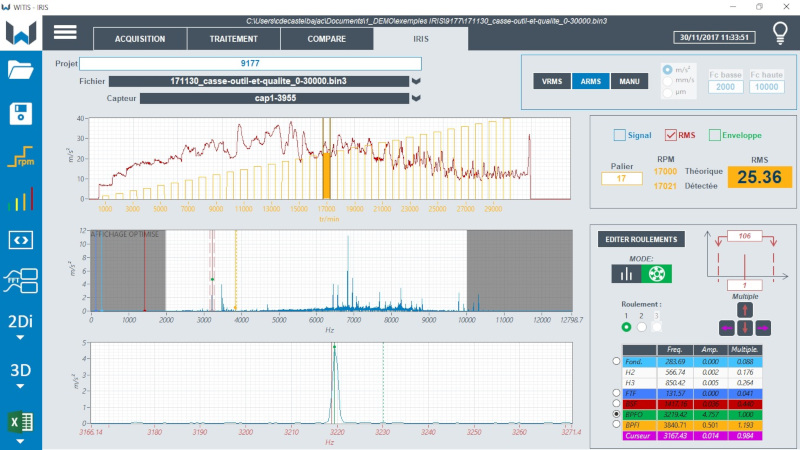

Détection automatique des fréquences caractéristiques de défaut de chaque roulement pour anticiper les défaillances et améliorer le diagnostic.

Expert

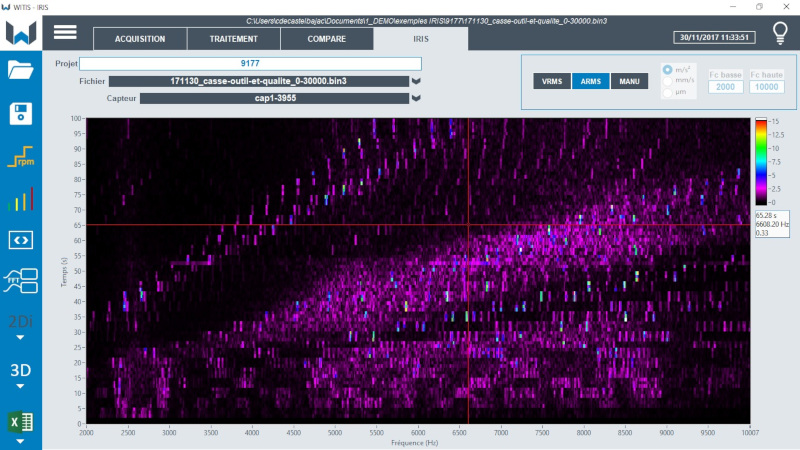

Les représentations de type spectrogramme (temps, fréquence, amplitude) permettent une « vision 3D vibratoire » essentielle pour l’identification des différentes composantes spectrales liées au fonctionnement de la broche et de son environnement.

1 même solution pour tous les acteurs

Concepteurs ou réparateurs de broches, constructeurs de machines-outils, usineurs : un langage commun pour décrire l’état et le comportement des broches.

Entreprise ou atelier d'usinage

  • Evaluation et surveillance de l’état des broches
  • Identification des meilleures plages de fonctionnement pour l’optimisation des conditions de coupe

Concepteur et réparateur de broches

spindle vibration monitoring with IRIS
  • Caractérisation vibratoire complète
  • Diagnostic avant S.A.V.
  • Contrôle qualité avant expédition

Constructeur de machines-outils

  • Contrôle qualité avant montage
  • Validation en machine après montage et paramétrage
  • Opérations de S.A.V.

Le support MITIS

Référence du procédé de Perçage Vibratoire, spécialiste des procédés d’usinage axial et concepteur de broches de perçage, Mitis est également reconnue pour son expertise dans la mesure et l’étude des vibrations en usinage.

En accompagnement du système IRIS, Mitis propose une gamme complète de services associés :

  • Support à distance ou en direct pour le diagnostic vibratoire des broches ;
  • Formations à la mesure en usinage, à l’analyse vibratoire, au diagnostic vibratoire des broches, etc. ;
  • Prestations d’analyse vibratoire sur machines d’usinage (identification de modes propres par sonnage, essais vibratoire en usinage, etc.) ;

Vous souhaitez en savoir davantage sur nos solutions de diagnostic vibratoire de broches ?

Contactez-nous au +33 2 40 59 24 21 ou laissez-nous votre message :
